LANTIME M1000
Das Basis Chassis verfügt über folgende Steckplatz-Typen:
- IMS-CLK: Bis zu 2 Referenzuhren (Redundante Systemkonfiguration)
- IMS-PWR: Bis zu zwei redundante Netzteile (AC und DC Variante)
- IMS-CPU: Zentrales Prozessor Modul mit NTP/SNTP Zeitsynchronisation und Management Schnittstelle
- IMS-ESI: Eingangskarte für 2.048MHz, 2.048MBit/s und variable Frequenzen:
- IMS-MRI: IRIG, 1PPS, 10MHz Eingangskarte:
- IMS-IO: Eine Vielzahl von Ausgangssignalen für alle Arten von Synchronisationsaufgaben:
Pulse, Frequenzen, Time Codes, Serielle Zeittelegramme) und natürlich weitere Netzwerkschnittstellen (IEEE-1588, NTP Ports)
NTP Zeitserver für große Netzwerke
Mit bis zu 25.000 NTP Anfragen pro Sekunde ist das System in der Lage, Zeit für Hunderte und Tausende von NTP-Clients zur Verfügung zu stellen. Das LANTIME-System unterstützt die folgenden Protokolle: IPv4, IPv6, NTP/SNTP (v2,v3,v4), PRP (IEC 62439-3), HTTP(S), SSH, Telnet, SNMP (v1,v2,v3), FTP, SFTP, DHCP/DHCPv6. Für jedes System stehen bis zu 99 logische Netzwerkschnittstellen zur Verfügung (99 IPv4 und 99 IPv6 Adressen).
Skalierbares NTP-Zeitserversystem
Neben der Hot-Plug Fähigkeit können nahezu alle Module über die zentrale Web-Oberfläche (über das CPU-Modul) konfiguriert werden. Nahezu unendlich viele Kombinationen von Ein- und Ausgangsmodulen sind möglich um fast jede Synchronisationsaufgabe zu erfüllen. Durch die einfache Erweiterung durch zusätzliche Module ist eine spätere Skalierbarkeit des M1000 Systems gewährleistet.
Steckplätze für Eingangssignale:
IMS-MRI: Standard Referenzeingänge
IMS-ESI: Erweiterte Referenzeingänge
Beide dieser Referenzeingangsschnittstellen können auch als I/O Steckplatz genutzt werden.

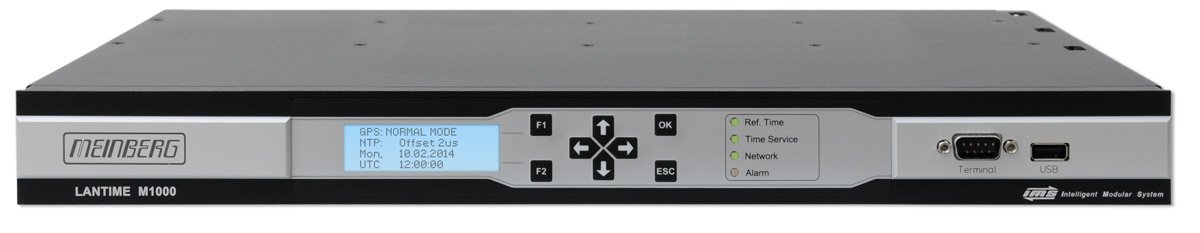

Das Front-Panel des LANTIME M1000 verfügt über ein LC-Display mit 4x16 Zeichen und dem gewohnten LANTIME-Bedienfeld mit 4 Richtungs- und 4 Funktionsbuttons. Damit ist eine einfache und schnelle Vor-Ort-Konfiguration der wichtigsten Parameter möglich. Alle weiteren Parameter des LANTIME und der Ein- und Ausgangskarten können über das umfangreiche Web-Interface vorgenommen werden.
Active Cooling Module
Das Active Cooling-Modul ermöglicht die sichere Installation des M1000 im spezifizierten Temperaturbereich. Das ACM-Modul ermöglicht einen Hot-Plug-Austausch vor Ort, ohne das Gerät ausschalten zu müssen.
