LANTIME M500

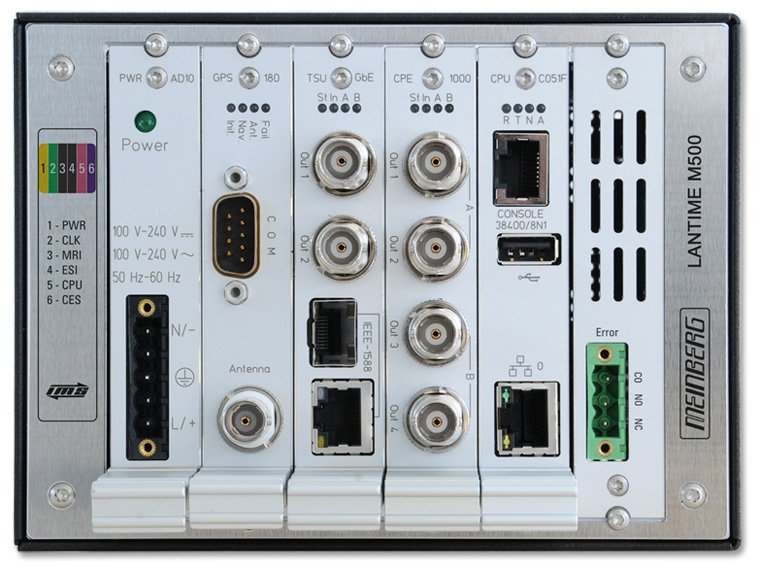

Das Basis Chassis verfügt über folgende Steckplatz-Typen:
- IMS-PWR Netzteil (AC und DC Variante)
- IMS-CLK Referenzuhr
- IMS-MRI IRIG, 1PPS, 10MHz Eingangskarte:
- IMS-ESI Eingangskarte für 2048kHz, 2,048MBit/s und variable Frequenzen:
MRI und ESI Slots sind auch verfügbar für eine Vielzahl von Ausgangssignalen für alle Arten von Synchronisationsaufgaben:
Pulse, Frequenzen, Time Codes, Serielle Zeittelegramme) und natürlich weitere Netzwerkschnittstellen (IEEE-1588, NTP Ports) - IMS-CPU Zentrales Prozessor Modul mit NTP/SNTP Zeitsynchronisation und Management Schnittstelle
- IMS-CES Erweiterungsslot für Error-Ausgang (Standardkonfiguration) und für weitere zusätzliche
Ausgangssignale (PPS, Time Code ...)
NTP Zeitserver für große Netzwerke
Mit bis zu 6.000 NTP Anfragen pro Sekunde ist das System in der Lage, Zeit für Hunderte und Tausende von NTP-Clients zur Verfügung zu stellen. Das LANTIME Modul unterstützt die folgenden Protokolle: IPv4, IPv6, NTP/SNTP (v2,v3,v4), HTTP(S), SSH, Telnet, SNMP (v1,v2,v3), FTP, SFTP, DHCP/DHCPv6. Für jedes System stehen bis zu 99 logische Netzwerkschnittstellen zur Verfügung (99 IPv4 und 99 IPv6 Adressen).
Skalierbares NTP Zeitserversystem
Neben der Hot-Plug Fähigkeit können nahezu alle Module über die zentrale Web-Oberfläche (vom CPU-Modul) konfiguriert werden. Eine große Anzahl von unterschiedlichen Kombinationen der Ein- und Ausgangsmodule ist möglich um fast jede Synchronisationsaufgabe zu erfüllen. Durch die einfache Erweiterung durch zusätzliche Module ist eine spätere Skalierbarkeit des M500 Systems gewährleistet.
Steckplätze für Eingangssignale:
IMS-MRI: Standard Referenzeingänge
IMS-ESI: Erweiterte Referenzeingänge
Beide dieser Referenzeingangsschnittstellen können auch als I/O Steckplatz genutzt werden.
Das Front-Panel des LANTIME M500 verfügt über ein LC-Display mit 4x16 Zeichen und dem gewohnten LANTIME Bedienfeld mit 4 Richtungs- und 4 Funktionsbuttons. Damit ist eine einfache und schnelle Vor-Ort Konfiguration der wichtigsten Parameter möglich. Alle weiteren Parameter des LANTIME und der Ein- und Ausgangskarten können über das umfangreiche Web-Interface vorgenommen werden.
